富士通 FMV LIFEBOOK AH77/M SSD交換
富士通 FMV LIFEBOOK AH77/M
(CPU:Core i7-4702/RAM: 8GB/HDD: 1TB)
メーカーURL:
https://www.fmworld.net/fmv/ah/1310/spec/

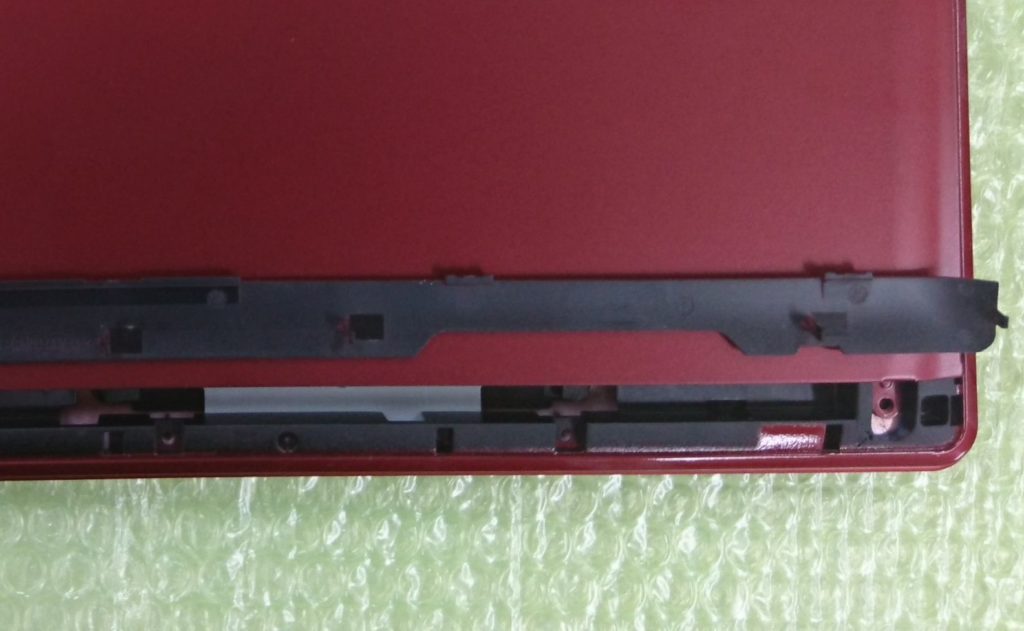

底板から外していきます。(2つの底板(カバー)あります。)
1.細いカバーを手で外します。
2.外した場所に、ビス2本があります。これを外すと。大きな底板がスライドできます。
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0010-1024x576.jpg)
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_631/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0010.-1jpg-1024x631.jpg)
3.底板を外すと、電池とメモリーが外せる状態になります。
4.中板を外します。ビスが3種類あります。
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0012-1-1024x576.jpg)
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0013-1-1024x576.jpg)
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0009-1024x576.jpg)
5.HDDを外しSSDに交換します。
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0008-1024x576.jpg)
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0011-1024x576.jpg)
6.逆の手順で組み立てます。
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0014-1024x576.jpg)
![FMV LIFEBOOK AH77/M](https://sp-ao.shortpixel.ai/client/to_webp,q_glossy,ret_img,w_1024,h_576/https://miyazakipasokon.com/wp-content/uploads/2020/11/DSC_0015-1024x576.jpg)
パソコンの中板を固定しているビスが3種類あります。(約15本)
基本的には、間違って取り付けはできないと思います。
